Spritzwände

Industrielle Lackierarbeitsplätze

Trockenabsaugung / Trockenabsaugwand

Beratung

Wir beraten Sie gerne, um das passende Produkt auszuwählen, das auf die spezifischen Anforderungen Ihres Betriebs zugeschnitten ist. .

Projektierung

Bei uns  ist die Projektierung ein entscheidender Schritt, der sicherstellt, dass jeder Projekt individuell für die jeweilige Anwendung ausgelegt wird.  Durch eine maßgeschneiderte Planung können optimale Ergebnisse erzielt werden.

Normen

Unsere Anlagen erfüllen die aktuellen Vorschriften nach DIN EN 16985 und DGUV 209-046. Um sicherzustellen, dass Ihre Anlagen für die TÜV-Prüfung optimal vorbereitet sind, bieten wir Ihnen umfassende Unterstützung bei der TÜV-Abnahme an.

Wartung

Wir machen die Wartungen für unsere Lackieranlagen und sorgen dafür, dass alles reibungslos läuft.

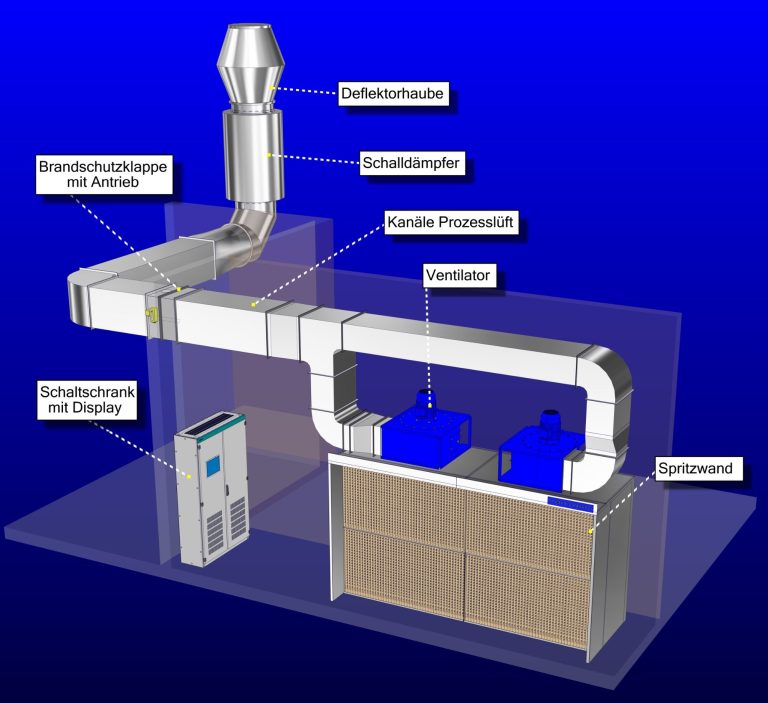

Technische Spezifikationen unserer Anlagen

Die Reihe "Variabilis"

Die Abmaßen von unseren Anlagen in der Modellreihe Variables bieten eine hervorragende Flexibilität für unterschiedliche Anwendungen. Hier sind drei gängige Varianten unserer Modellreihe aufgeführt. Diese Modelle sind nur Vorschläge; alle Details können individuell an die spezifischen Bedürfnisse Ihres Betriebs angepasst werden. So stellen wir sicher, dass jede Lösung perfekt auf Ihre Anforderungen abgestimmt ist.

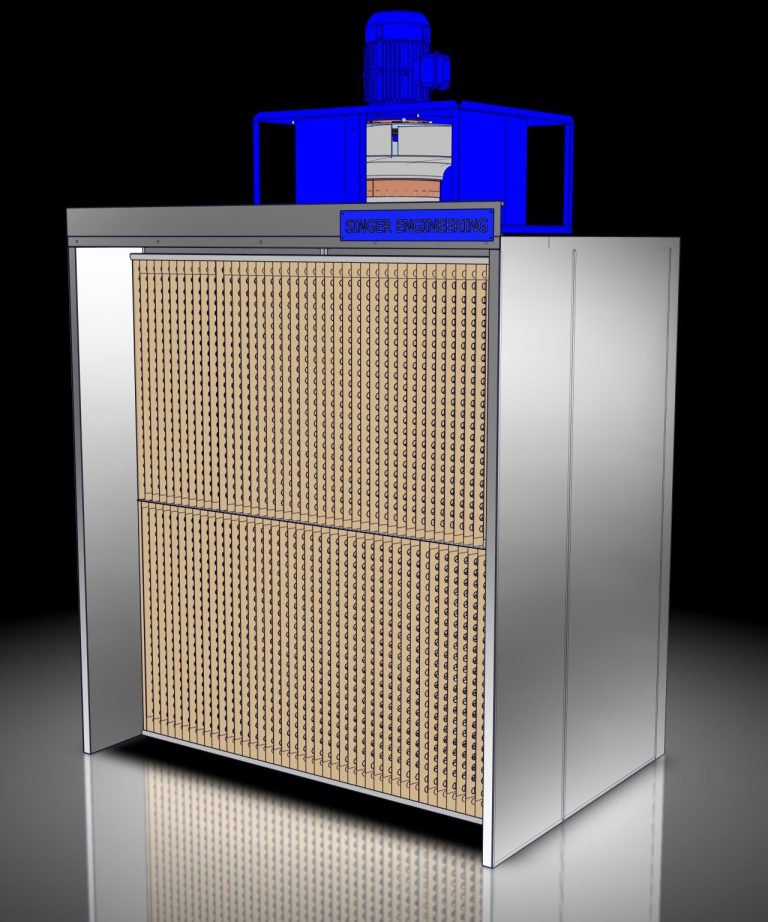

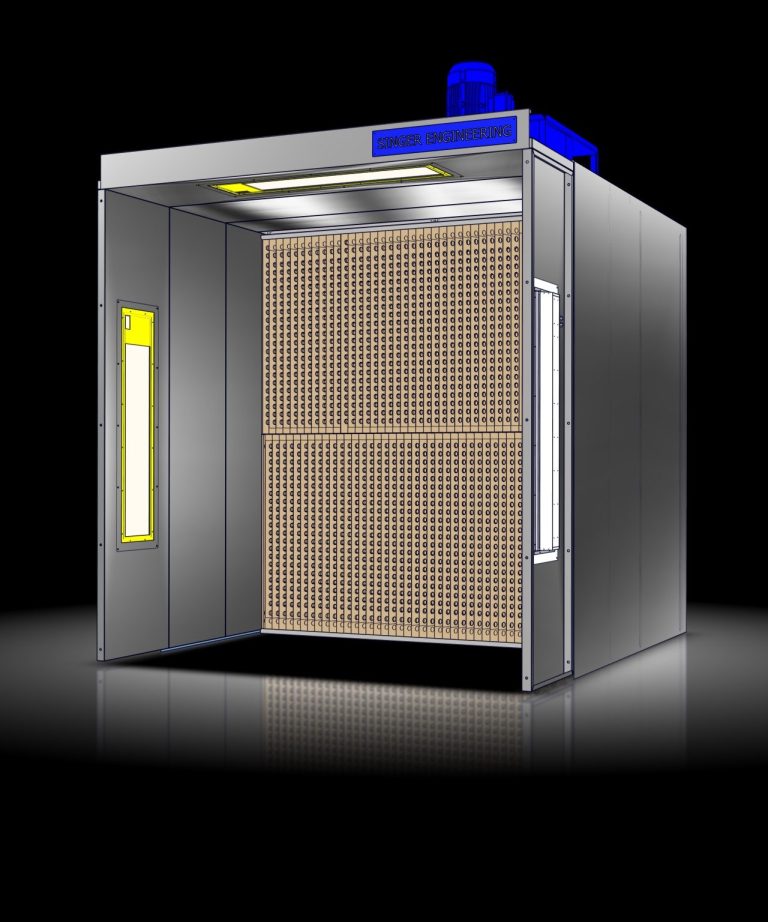

Variabilis SE2

  • Größe BxHxT
  • ca. 1950 x 2200 x 1370
  •   (ohne Ventilator auf dem Dach)
  •
  • ca. 1950 x 2955 x 1370
  • (mit Ventilator Montage auf dem Dach)
  •
  • Abluftvolumenstrom in m³/h
  • 6800-9600

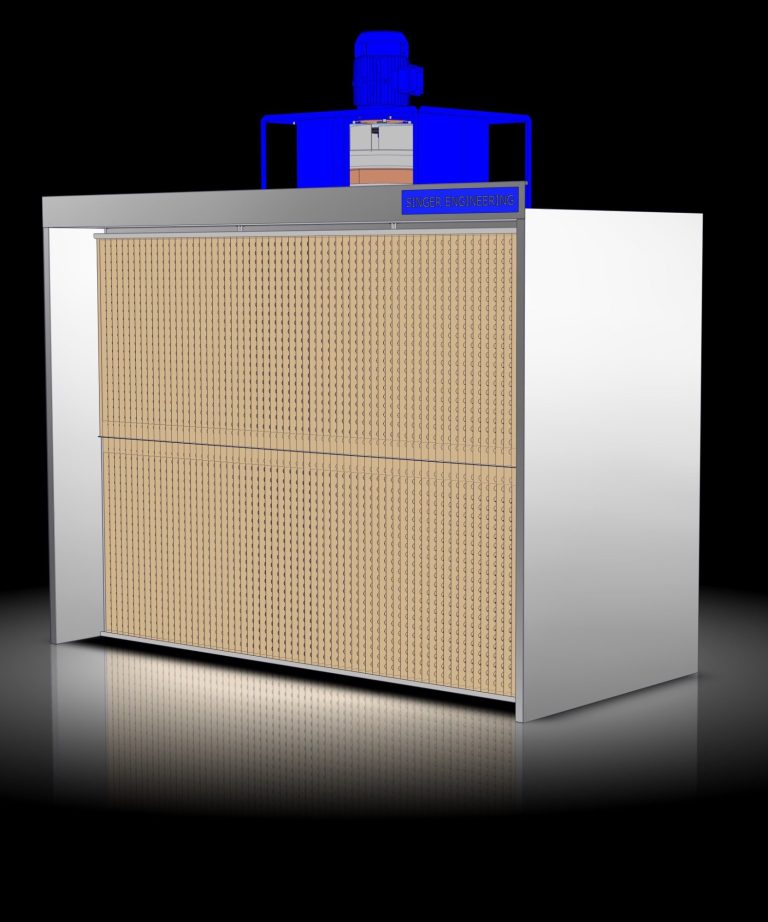

Variabilis SE3

  • Größe BxHxT
  • ca. 2880 x 2200 x 1370
  •   (ohne Ventilator auf dem Dach)
  •
  • ca. 2880 x 2955 x 1370
  • (mit Ventilator Montage auf dem Dach)
  •
  • Abluftvolumenstrom in m³/h
  • 9000-12600

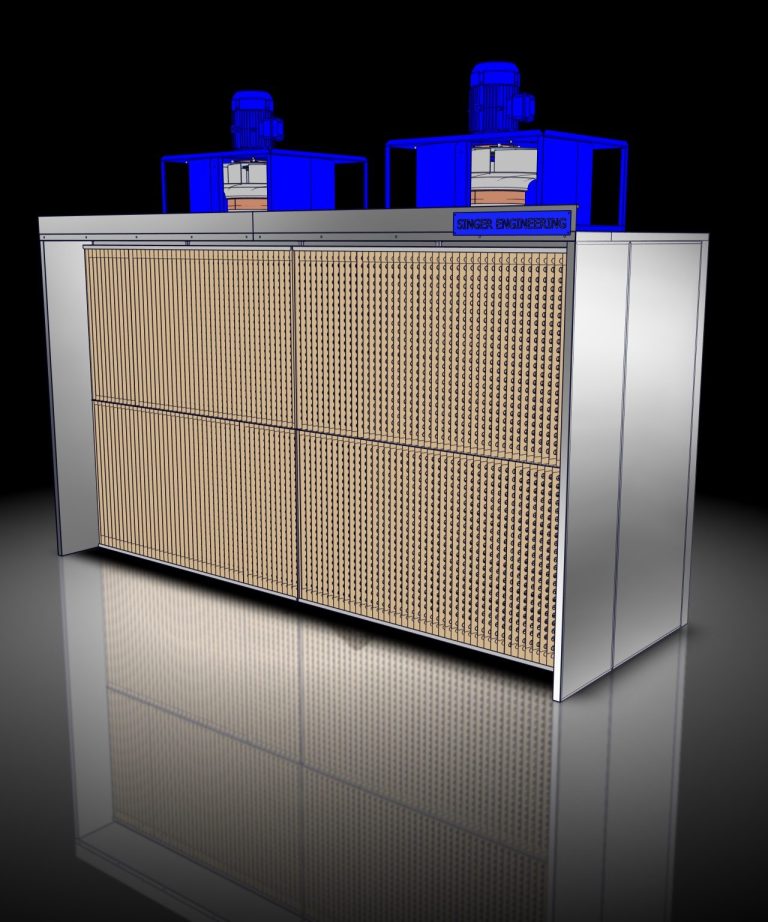

Variabilis SE4

  • Größe BxHxT
  • ca. 3820 x 2200 x 1370
  •   (ohne Ventilator auf dem Dach)
  •
  • ca. 3820 x 2955 x 1370
  • (mit Ventilator Montage auf dem Dach)
  •
  • Abluftvolumenstrom in m³/h
  • 13700-19200



Individueller Vorbau

Im Anlagenbau sind individuelle Anpassungen unerlässlich, um spezifische Anforderungen und Wünsche der Kunden zu erfüllen. Ein Beispiel für solche Anpassungen ist der Vorbau mit integrierter Beleuchtung, der nicht nur die Funktionalität erhöht, sondern auch zur Arbeitsergonomie der Anlage beiträgt. Diese maßgeschneiderten Lösungen ermöglichen es, die Anlagen optimal an die jeweiligen Einsatzbedingungen und persönlichen Präferenzen anzupassen, sodass eine höhere Effizienz und Benutzerfreundlichkeit erreicht wird.

Explosion geschützte Ausführung

Unsere Anlagen können  auch in ex-geschützter Ausführung bestellt werden.

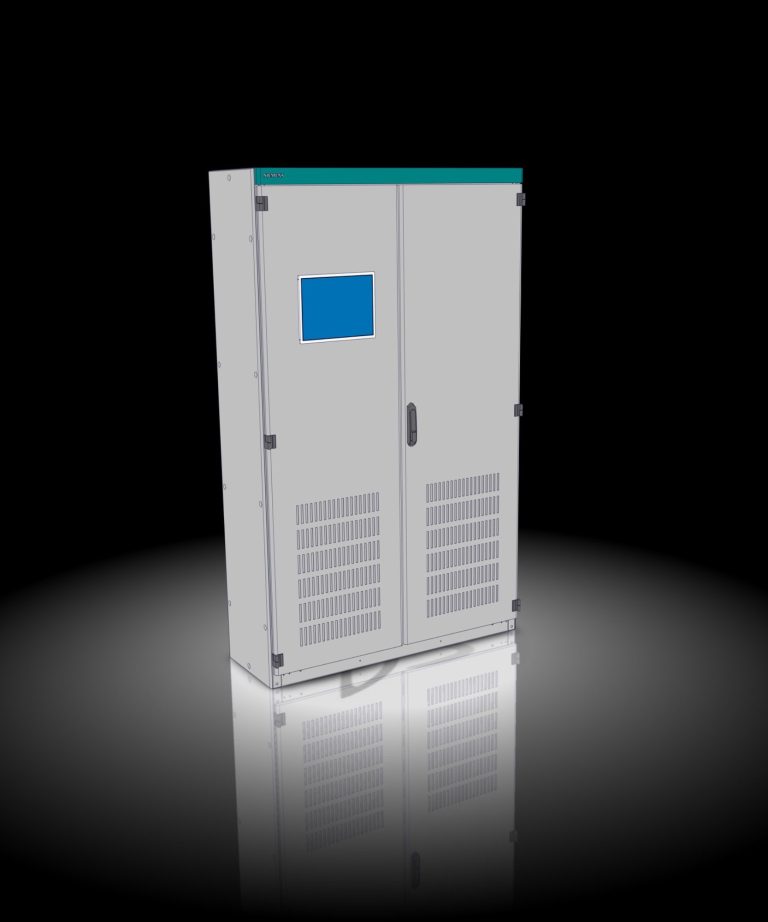

Steuerung

 Die Anlage wird mit einer modernen SPS-Steuerung ausgestattet, um eine präzise Überwachung und Regelung der verschiedenen Abläufe zu gewährleisten. Durch diese Technologie können komplexe Prozesse automatisiert und optimiert werden, was zu einer höheren Produktivität und Zuverlässigkeit führt. Zudem ermöglicht die SPS-Steuerung eine flexible Anpassung an sich ändernde Produktionsanforderungen und trägt somit zur Wettbewerbsfähigkeit des Unternehmens bei.

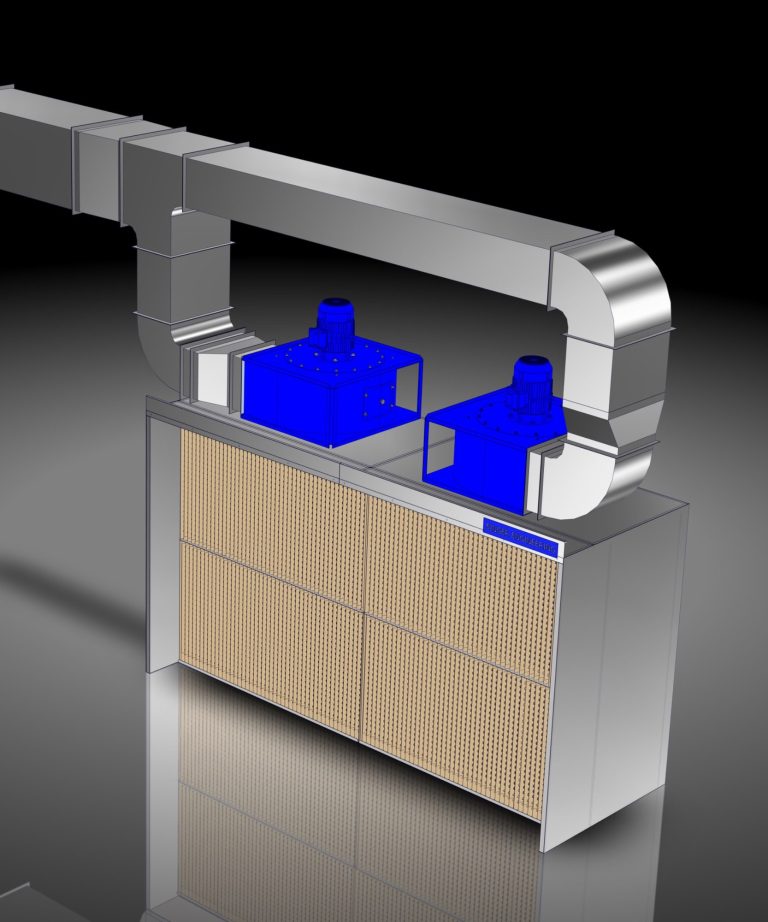

Prozesslüfttechnik

Im Bereich der Ablüfttechnik im Anlagenbau spielt die sorgfältige Auslegung von Ventilatoren und Lüftkanälen eine entscheidende Rolle. Diese Komponenten werden stets anwendungsspezifisch konzipiert, um optimale Prozesse zu gewährleisten. D. Die richtige Dimensionierung und Gestaltung der Lüftkanäle tragen maßgeblich dazu bei, den Luftstrom zu optimieren und mögliche Druckverluste zu minimieren, was in der Folge die gesamte Anlagentechnik verbessert und die Betriebskosten reduziert.

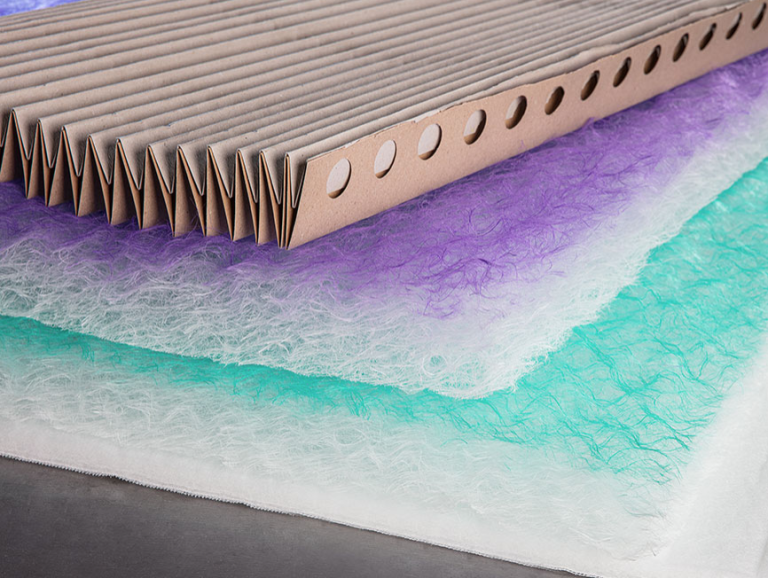

Filterelemente

Für unsere Lackieranlage verwenden wir drei Lagen von verschiedenen Filtermaterialien, um eine optimale Luftreinigung und einen effizienten Betrieb zu gewährleisten. Diese Filter erfüllen die Brandschutzklasse F1 gemäß DIN 53438 und sorgen für höchste Sicherheitsstandards in der Industrie. Die Kombination aus unterschiedlichen Filterschichten ermöglicht es, sowohl grobe als auch feine Partikel effektiv zu entfernen, was zu einer sauberen Arbeitsumgebung beiträgt und die Qualität der Lackierungen verbessert.

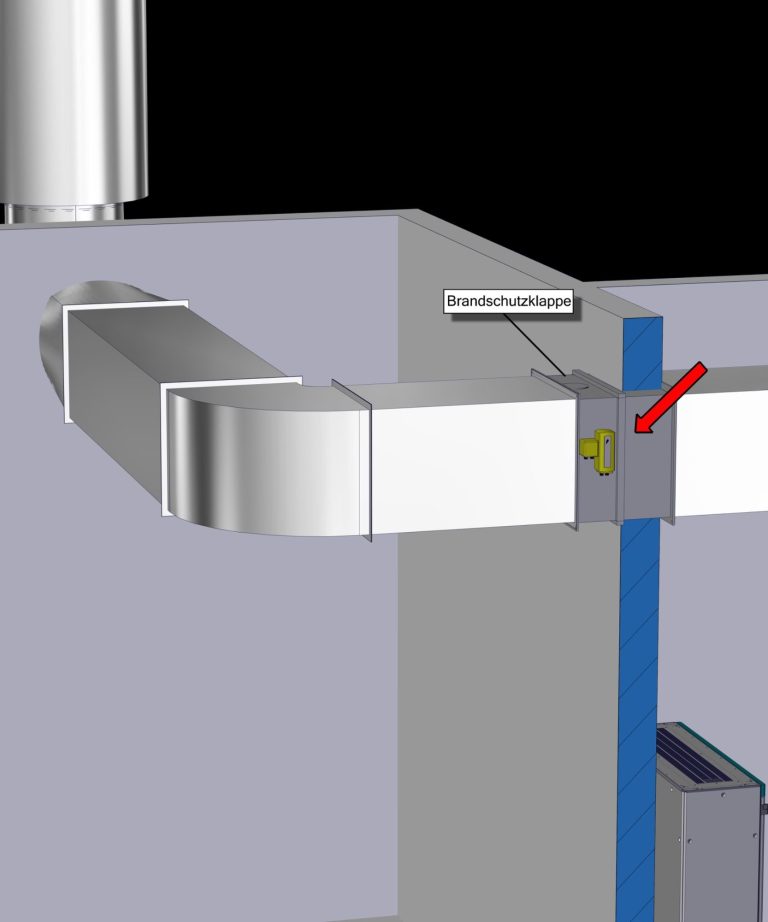

Brandschutzklappe

Die Brandschutzklappe mit Antrieb ist ein wesentliches Bauteil in modernen Anlagen und wird durch den Gesetzgeber d vorgeschrieben. Ihre Funktion ist entscheidend für die Sicherheit von Gebäuden, da sie im Brandfall die Ausbreitung von Rauch und Feuer verhindern soll. Gemäß den geltenden Vorschriften müssen diese Klappen so konzipiert sein, dass sie zuverlässig schließen, sobald ein Brand festgestellt wird. Die ordnungsgemäße Installation und regelmäßige Wartung sind unerlässlich, um den gesetzlichen Anforderungen gerecht zu werden und die Sicherheit von Personen zu gewährleisten.

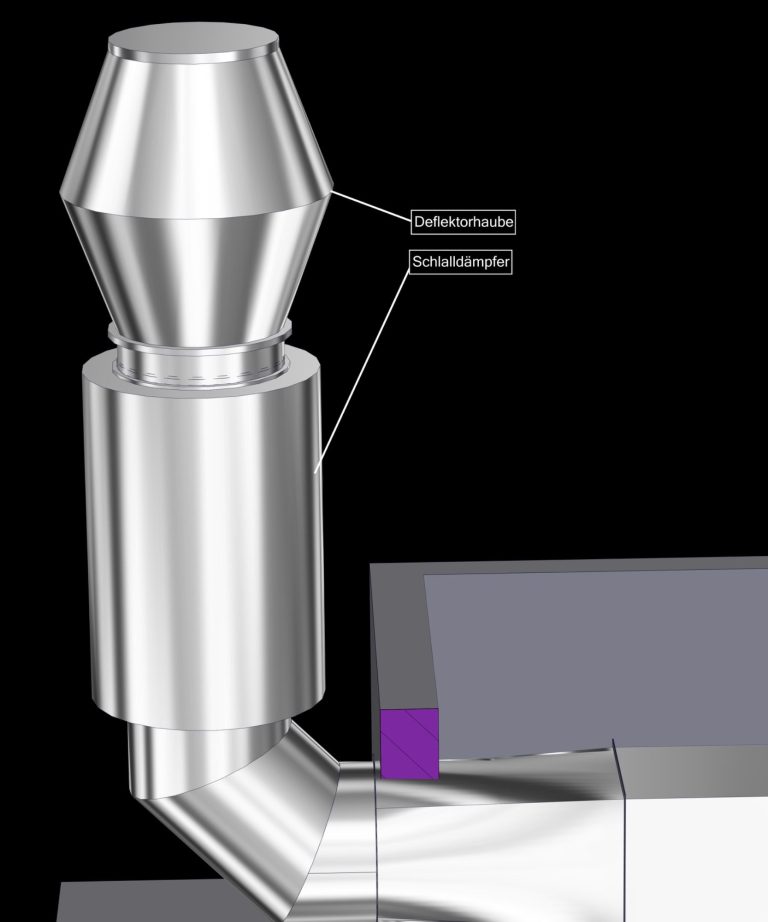

Deflektorhaube und Schalldämpfungssystem

Die Deflektorhaube ist so konzipiert, dass die Austrittsgeschwindigkeit der Luft bei etwa 5 bis 7 m/s liegt, was eine optimale Wurfweite ermöglicht.

Um die Geräusche, die bei diesem Prozess entstehen können, zu minimieren, ist ein Endschalldämpfer integriert, der dafür sorgt, dass die Lärmemissionen auf ein akzeptables Niveau reduziert werden. Damit wird nicht nur die Effizienz der Abluftanlage erhöht, sondern auch der Umgebungslärm signifikant verringert.
